浮筒液位計的工作原理
發布時間：2020-10-13 15:31:55
浮筒液（界）位變送器由浮筒測量室、測量機構、浮筒組成，利用杠桿原理和測應力的方法，通過內浮筒所受的浮力變化量，使扭力管產生扭轉，使高精度的傳感器獲取與物位變化一致的測量信號，再經專用電路轉換成 4~20mA 的標準信號輸出。
主要部件作用及其工作原理：杠桿的末端吊有內筒，內筒隨介質的浮力變化而升降，這個浮力作用在杠桿上，杠桿在浮力的作用下，帶動與傳力芯軸相連接的扭桿轉動，扭桿的一端壓迫稱重傳感器產生微小的形變，傳感器將形變位移量轉換成電信號，再經信號處理及轉換電路轉換成4~20mA 標準信號輸出，即完成變換過程。

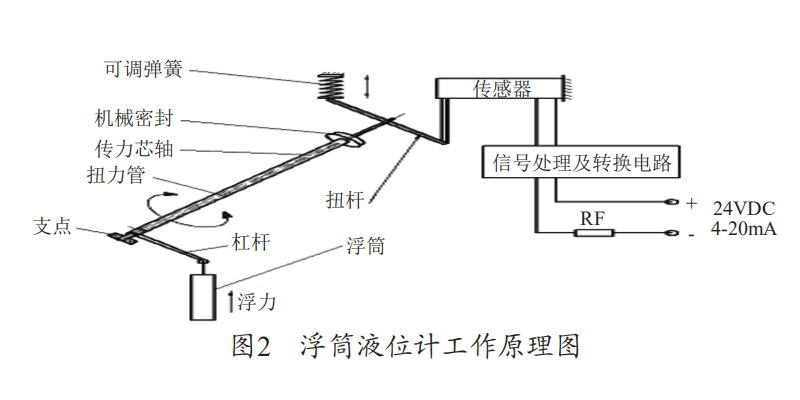

從浮筒液位計的工作原理（圖2）得知，其正常工作條件必須在浮子安裝完好的情況下，扭力管組件、杠桿組件對矢量角變化的傳輸準確，要求浮子位移的變化能正常穩定地反映到電子線路組組件。
