為了實現對球罐液位的高精度、無故障測量，雷達液位計在球罐上的正確安裝極為關鍵。以JKRD型長喇叭型球罐專用天線為例。
1、導波管的安裝
導波管宜選用不銹鋼材質，規格與雷達喇叭口尺寸要符合，一般有三種規格的導波管：ID=100mm；10.16cm. SCH10；10.16cm.SCH40。導波管垂直度必須在±0.5°范圍內，法蘭水平度必須在±1°范圍內。導波管應開一定數量的平衡孔，孔徑應當為20mm。導波管上的所有開孔必須沿著管道單側直線分布。導波管內壁應保證光滑，不應有殘留的焊渣和未處理的毛刺。
2、參考針的安裝

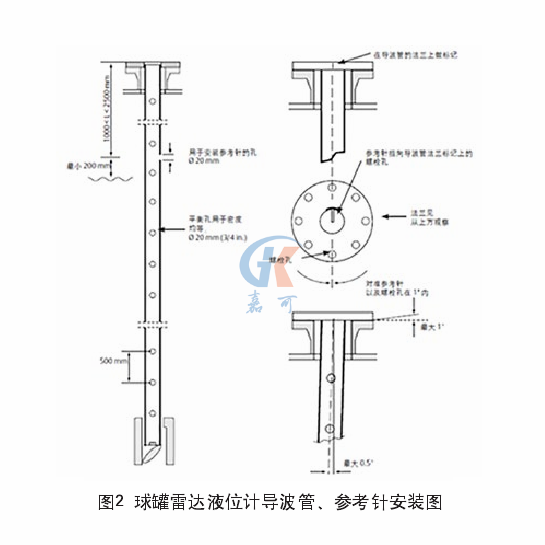

參考針可在帶在線進行雷達液位計的測量精度校驗。它安裝在導波管一個與其他平衡孔成90°的開孔上。參考針應當位于法蘭下1000mm至2500mm的位置，法蘭以下1200mm處最佳。在參考針與液體最高液位之間應至少有200mm的距離。參考針必須與導波管法蘭上的螺栓孔對準，雷達液位計正確校準。球罐雷達液位計導波管、參考針安裝圖如圖2所示。
3、反射板的安裝
反射板可采用焊接、栓接、鉚接在導波管的下端。如配有參考環，則集成為一體安裝，參考環用于當儲罐為空時在安裝階段對液位計進行校準。
4、雷達液位計的通訊系統
雷達液位計能夠提供支持HART協議的4～20mA的模擬量信號，也可以現場總線的方式傳輸。雷達液位計的通訊單元作為一個網關，基于OPC服務器模式，可將雷達液位計數據從通訊單元通訊到OPC服務器，再由客戶端進行信號傳輸。
由于雷達液位計能夠支持現場總線傳輸協議，所有雷達液位計的信息都可實現傳輸，所以可為大型罐區建立一套完整的液位系統。每臺雷達液位計采用總線傳輸的方式與安裝在機柜間內的通訊單元將數據上傳，再從通訊單元以RS-485總線的形式傳至操作系統進行通訊，通過上位機實現對液位、各點溫度、平均溫度、密度、壓力等信號的集中監視。
