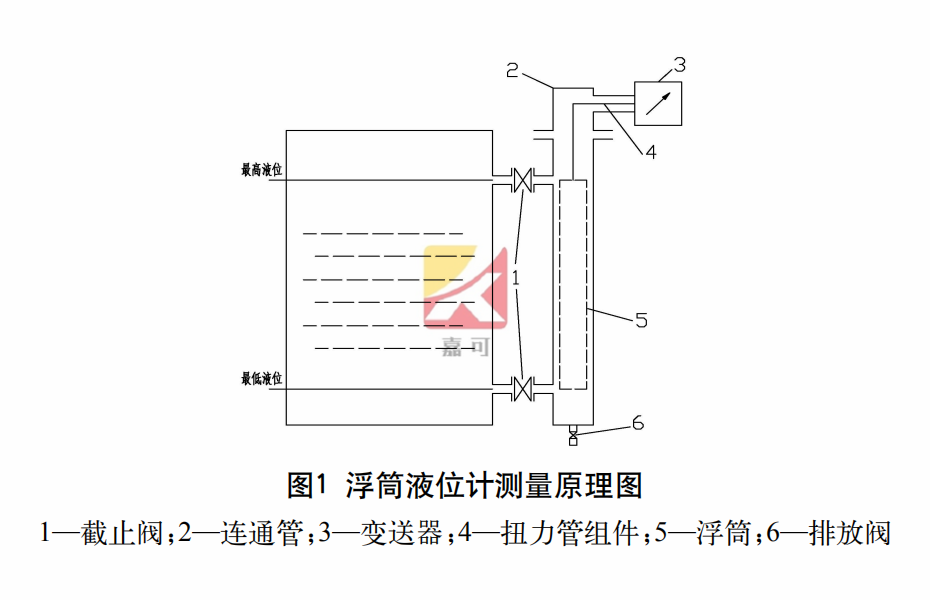

浮筒液位計是根據阿基米德定律原理設計而成的液位測量?jī)x表，儀表可用來測量液位、界位，如圖1所示。
1、液體界面測量
對于界面測量，是針對兩種液體介質來說，因此需要兩種液體介質有明顯的分界面，若分界面不明顯，則測量精度會變的很低，甚至無法測量。通常只要兩種液體介質的比密度差大于0.2時，測量范圍就能夠滿足，因此石化規范中要求比密度差的值需大于0.2。當兩種液體介質的比密度差大于0.5時，兩種介質的浮力影響差別就會變大，對于有限的浮筒條件來說，會造成浮筒成本提高和精度的降低。雖然石化規范中并沒有對此做要求，但是化工部規范中仍保留了0.5g/cm3的上限推薦要求，因此就性?xún)r(jià)比而言，這種情況可以考慮選別的測量方式的液位計。通常不同的生產廠家都會在樣本里注明界面測量時的密度差需大于0.1，也有些可能會更小點。
2、液體液位測量
對于液面測量，是針對氣體和液體來說，所以通常比密度差會在0.5～1.5之間。在此，若我們粗略的認為氣體的密度非常小，相對液體可忽略時，密度差的值基本與液體的密度值大小相等，因此原化工部的規范中對液位測量的參考范圍值使用的是液體的密度。當密度小于0.5時，液體屬于非常輕的液體，由于浮筒的重量是一定的，測量范圍一般通過改變其直徑、長度及密度來實現，而直徑、長度等的改善是有限的，因此對材質會有特殊的要求，造價就會很高，已不經濟實用。通常生產廠家會在樣本上注明適合的密度或比密度范圍，大部分大于0.45或0.5，也有個別廠家樣本上密度可以達到0.2，若這樣，那么浮筒的材料會非常的輕，同時還要滿足工藝的復雜工況，成本和維護也早已超出實際要求。當密度大于1.5時，液體屬于比較重的液體，甚至粘稠，不但浮力會特別大，還可能會吸附在浮筒上。但同樣，浮筒的直徑、長度、材質等改善是有限的，因此超過1.5時也不宜再使用浮筒。很多廠家樣本上比密度或密度的最大值都是1.5，也有達到3.0的，隨著現代技術的發展，液體介質比密度值在2.0左右的工況目前遇到的情況還是比較多的。
目前大部分浮筒液位計生產廠家在樣本中都是以密度和密度差作為液位測量和界面測量的參考范圍，其值大小上和無量綱量比密度和比密度差很接近。通常對于液位測量的液體密度要求為0.5～1.5g/cm3,對于界面測量則要求兩種介質的密度差應大于0.1g/cm3。
